صفر تا صد ساخت قطعه صنعتی؛ از ایده تا اجرا
ساخت قطعه صنعتی یک ماجراجویی مهندسی‌محور است که از لحظه‌ای که ایده‌ای در ذهن شکل می‌گیرد تا لحظه‌ای که قطعه واقعی وارد خط تولید می‌شود، ده‌ها مرحله تخصصی و چالش‌برانگیز را طی می‌کند. ما اینجا قصد نداریم یک مقاله شعاری یا انشایی تحویلتان دهیم، بلکه هدفمان ارائه‌ی یک راهنمای واقعی، دقیق و تخصصی است که بتوانید از آن در میدان واقعی صنعت استفاده کنید.
مرحله اول: تحلیل نیاز و طراحی مفهومی
هر قطعه صنعتی، اول باید یک مشکل واقعی را حل کند. مهندس طراح ابتدا نیاز کاربر یا سیستم را بررسی می‌کند و سپس طراحی مفهومی اولیه را با نرم‌افزارهایی مثل CATIA، SolidWorks یا Inventor انجام می‌دهد. در این مرحله، هیچ چیزی نهایی نیست؛ فقط ایده‌ها در حال شکوفا شدن هستند.
مهم: تحلیل خواص مکانیکی مورد نیاز (مانند مقاومت به فشار، کشش یا حرارت) در این مرحله صورت می‌گیرد.
مرحله دوم: طراحی CAD و تحلیل FEA
طراحی دقیق قطعه در نرم‌افزارهای CAD انجام می‌شود. سپس مدل سه‌بعدی تولید شده برای تحلیل تنش، کرنش، رفتار تحت بار و ... وارد ابزارهای تحلیل المان محدود (FEA) مثل ANSYS می‌شود. در این مرحله تمام نقاط ضعف طراحی آشکار و اصلاح می‌شوند.
خروجی: نقشه‌های دقیق مهندسی با تلورانس مشخص، آماده برای ساخت هستند.

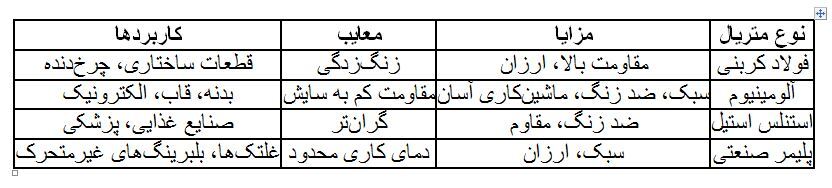

مرحله سوم: انتخاب متریال مناسب
جنس قطعه برابر است با عمر قطعه. برای انتخاب ماده‌ی مناسب، باید موارد زیر را بررسی کرد:
- شرایط کاری قطعه: دما، فشار، محیط خورنده یا غیرخورنده
- هزینه تمام‌شده: آیا قرار است تولید انبوه شود یا نمونه‌سازی؟
- ماشین‌کاری‌پذیری: آیا ماده به راحتی تراشیده یا سوراخ می‌شود؟

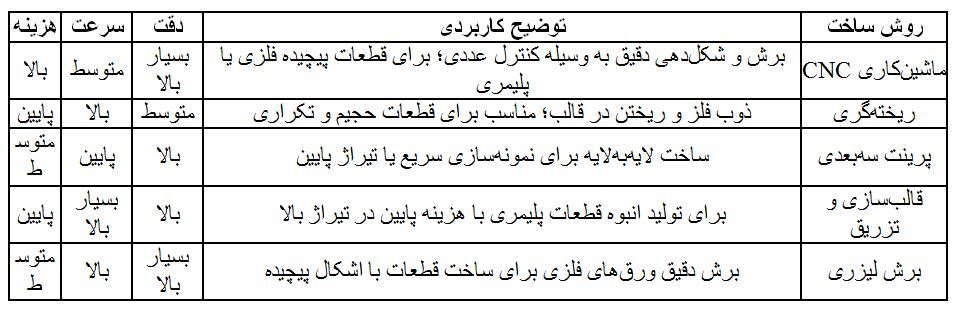

مرحله چهارم: انتخاب روش ساخت
قطعه‌سازی صنعتی روش‌های متعددی دارد که بسته به شکل، جنس، تیراژ و دقت مورد نظر، باید انتخاب شوند.
مرحله پنجم: فرآیند ساخت اولیه (نمونه‌سازی)

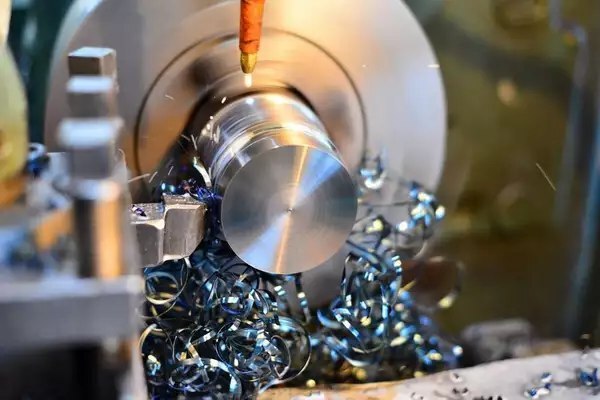

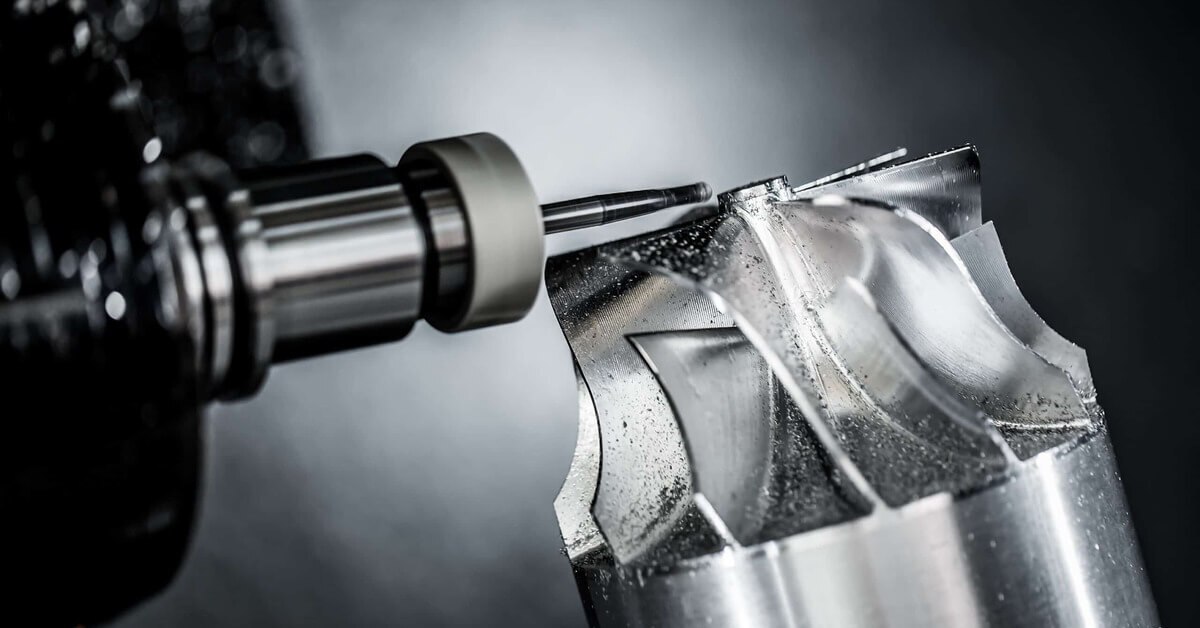

ساخت نمونه اولیه، لحظه‌ای است که ایده شما برای اولین بار به جسم واقعی تبدیل می‌شود. در این مرحله ممکن است از پرینترهای سه‌بعدی، CNC یا حتی ماشین‌کاری دستی استفاده شود تا عملکرد کلی قطعه سنجیده شود.
در این مرحله شما می‌توانید مشکلات احتمالی مونتاژ، اشکال در اندازه‌گیری، یا مسائل فنی دیگر را قبل از تولید نهایی شناسایی کنید.
مرحله ششم: کنترل کیفیت اولیه
قطعه‌ی ساخته‌شده وارد اتاق بازرسی می‌شود. ابزارهایی مثل کولیس دیجیتال، میکرومتر، دستگاه CMM و گاهی حتی تست‌های غیرمخرب (NDT) مثل اولتراسونیک یا اشعه ایکس، برای بررسی صحت ابعادی و ساختاری قطعه به کار می‌روند.
مرحله هفتم: آماده‌سازی برای تولید انبوه
اگر نمونه اولیه موفق بود، حالا زمان آن رسیده که برای تولید انبوه برنامه‌ریزی کنیم:
- طراحی جیگ و فیکسچر برای تسهیل مونتاژ و اندازه‌گیری سریع
- تنظیم پارامترهای ماشین‌آلات برای حداکثر بهره‌وری
- خرید متریال انبوه از تأمین‌کنندگان قابل‌اعتماد
مرحله هشتم: فرآیند تولید نهایی
در این فاز، با کمک خطوط تولید نیمه‌اتوماتیک یا تمام اتوماتیک، قطعات طبق برنامه ساخته می‌شوند. کنترل کیفیت به‌صورت نمونه‌برداری تصادفی یا سیستماتیک در حین تولید انجام می‌شود تا از انحرافات احتمالی جلوگیری شود.
مرحله نهم: تست‌های نهایی و عملکردی
در برخی صنایع مثل هوافضا یا تجهیزات پزشکی، تنها دقت ابعادی کافی نیست. قطعه باید در شرایط کاری واقعی تست شود تا عملکرد آن تأیید شود. این تست‌ها می‌توانند شامل:
- تست لرزش و ضربه
- تحمل فشار بالا
- سایش در بلندمدت
- بررسی واکنش شیمیایی در محیط کاری
مرحله دهم: مونتاژ و تحویل به مشتری
در نهایت، قطعات آماده وارد مرحله مونتاژ یا بسته‌بندی شده و تحویل مشتری یا خطوط تولید می‌شوند. در این مرحله، گاهی لازم است مستندات فنی، گواهینامه‌های کیفیت یا نمودارهای SPC نیز به مشتری ارائه شود.
مرحله یازدهم: مستندسازی فنی و آرشیو اطلاعات تولید

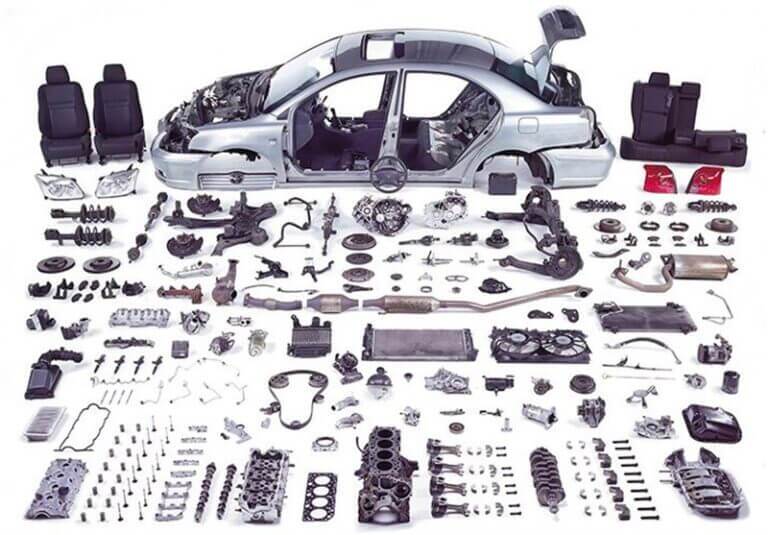

یکی از مهم‌ترین مراحل که در بسیاری از پروژه‌های صنعتی نادیده گرفته می‌شود، مستندسازی صحیح فرآیند تولید و آرشیو اطلاعات است. این کار، در صورت نیاز به بازتولید یا به‌روزرسانی طراحی در آینده، زمان و هزینه را به شدت کاهش می‌دهد. نکته حائز اهمیت درباره قطعه سازی خودرو این است که اکثر کارخانه های تولید خودرو فقط مجازند تا با شرکت های همکاری کنند که مجوزهای ISO و IATF را اخذ کرده باشند.
چه اطلاعاتی باید مستند شوند؟
- نقشه‌های نهایی CAD با تمام تغییرات اعمال‌شده
- پارامترهای ماشین‌آلات (سرعت، عمق برش، نوع ابزار و ...)
- تست‌های انجام‌شده و نتایج آن‌ها
- مشکلات احتمالی و نحوه رفع آن‌ها
مرحله دوازدهم: نگهداری، خدمات پس از فروش و بازخورد مشتری
قطعه صنعتی فقط یک جسم بی‌جان نیست؛ بخشی از یک سیستم زنده است. پس از تحویل به مشتری، باید پشتیبانی فنی، تعمیرات، به‌روزرسانی و بررسی عمر مفید آن انجام گیرد.
- آیا قطعه مطابق انتظار کار می‌کند؟
- در چه شرایطی دچار مشکل شده؟
- آیا به بهینه‌سازی طراحی نیاز دارد؟
بازخورد مشتری، برای بهبود کیفیت نهایی و افزایش رضایت کاربران نهایی، گنجی است که نباید نادیده گرفته شود.
تحلیل مقایسه‌ای روش‌های ساخت قطعه صنعتی
در ادامه یک جدول کامل از روش‌های متداول ساخت قطعات صنعتی را با جزئیات آورده‌ایم:
|
روش ساخت |
دقت ابعادی |
قابلیت تولید قطعات پیچیده |
سرعت ساخت |
هزینه اولیه |
هزینه به ازای هر قطعه |
قابلیت اصلاح |
|
ماشین‌کاری CNC |
بسیار بالا |
بالا |
متوسط |
بالا |
متوسط |
بسیار بالا |
|
ریخته‌گری |
متوسط |
محدود به قالب |
بالا |
متوسط |
پایین |
پایین |
|
قالب‌سازی تزریق |
بالا |
بسیار پیچیده (در تیراژ بالا) |
بسیار بالا |
بسیار بالا |
بسیار پایین |
محدود |
|
پرینت سه‌بعدی |
بالا |
بسیار بالا |
پایین |
متوسط |
بالا |
بالا |
|
بالا |
متوسط تا پیچیده |
بالا |
متوسط |
متوسط |
بالا |

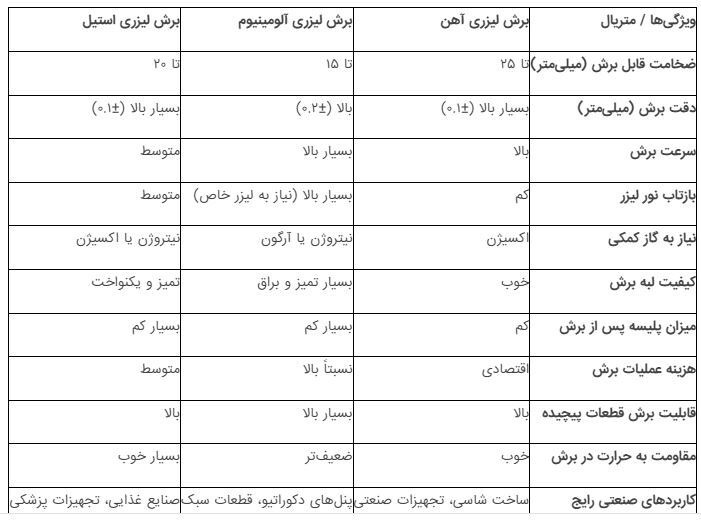

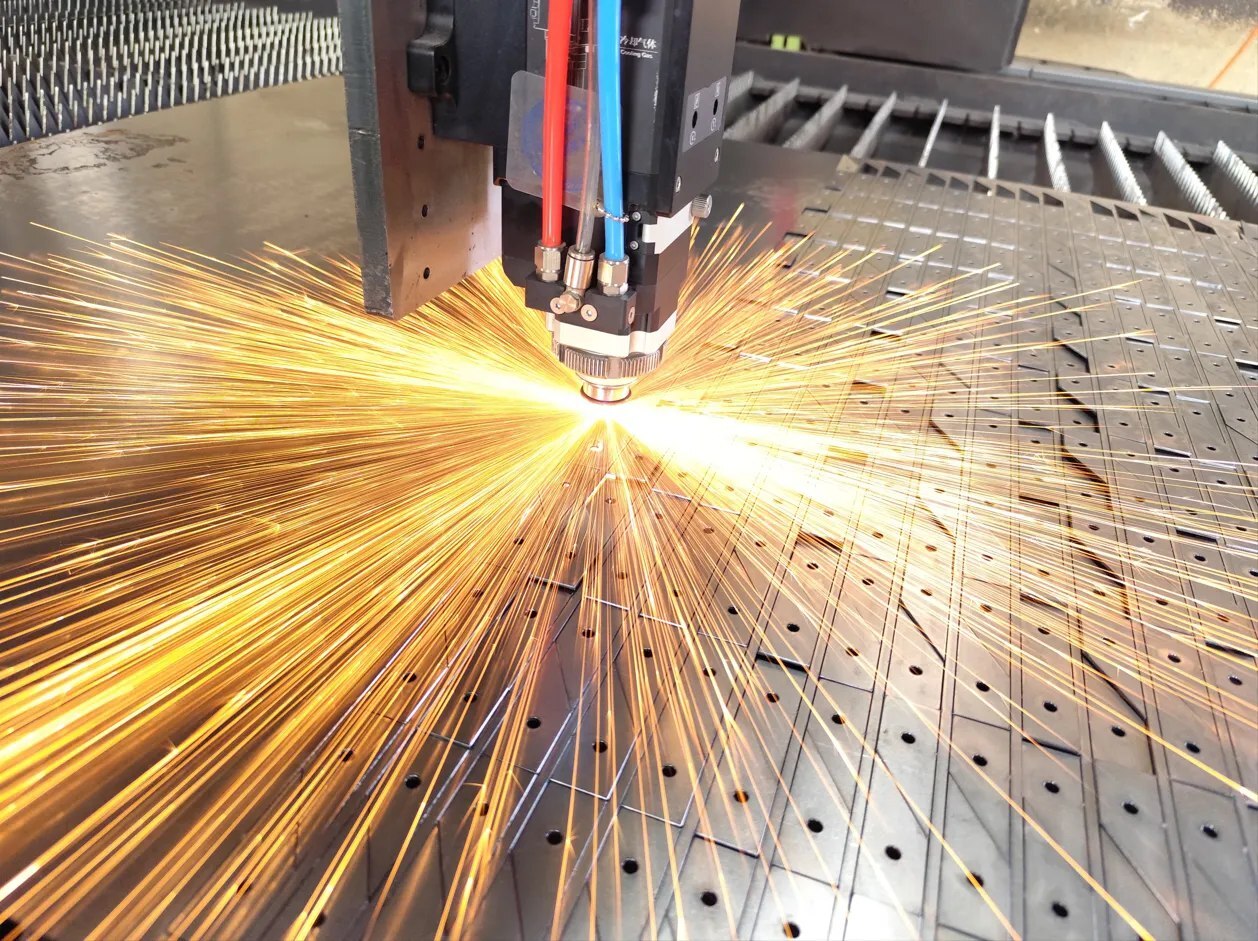

مقایسه تخصصی برش لیزری آهن، آلومینیوم و استیل از زوایای فنی و صنعتی
توضیحات کاربردی و تخصصی برای هر متریال:
برش لیزری آهن:
این روش برای تولید قطعات صنعتی سنگین، سازه‌های فلزی و ساخت بدنه ماشین‌آلات بسیار کاربردی است. آهن به‌خاطر جذب بالا و رفتار مناسب در مقابل حرارت، انتخاب محبوبی برای خطوط تولید است.
برش لیزری آلومینیوم:
آلومینیوم به‌دلیل بازتاب زیاد نور لیزر، نیازمند تنظیمات خاص و استفاده از منابع لیزر قوی‌تری مانند فایبر لیزر است. اما در عوض، قطعات سبک، دقیق و بدون پلیسه تولید می‌کند و برای صنایع هوافضا، معماری و خودروسازی عالی است.
برش لیزری استیل:
استیل به‌خاطر مقاومت بالا به زنگ‌زدگی و زیبایی سطح، در صنایع بهداشتی، دکوراتیو، و غذایی کاربرد وسیعی دارد. کیفیت سطح برش بالا و نیاز به گاز کمکی بی‌اثر (مثل نیتروژن) دارد تا لبه‌ها اکسید نشوند.
نکات کلیدی و ترفندهای قطعه سازی برای حرفه‌ای ها
- از متریال غافل نشوید: انتخاب متریال درست در همان اول کار، می‌تواند هزینه‌های نهایی را تا ۴۰٪ کاهش دهد.
- بهینه‌سازی طراحی = کاهش هزینه: اضافه کردن قوس به گوشه‌های داخلی، کاهش ضخامت در نقاط غیر بحرانی و ادغام چند قطعه در یک قطعه، نمونه‌هایی از بهینه‌سازی هستند.
- پروتوتایپ سریع = جلوگیری از فاجعه: با نمونه‌سازی سریع، قبل از اینکه یک طراحی ناقص وارد تولید انبوه شود، جلوی ضررهای چند میلیونی را بگیرید.
- همیشه Plan B داشته باشید: گاهی تامین متریال یا خرابی ماشین، تولید را مختل می‌کند؛ داشتن راهکار جایگزین، حرفه‌ای بودن شما را اثبات می‌کند.
ساخت قطعه صنعتی در دنیای امروز: آینده‌نگر باشید
دنیای قطعه‌سازی در حال پوست‌اندازی است. فناوری‌هایی مانند هوش مصنوعی، یادگیری ماشین، سیستم‌های هوشمند برنامه‌ریزی تولید و حتی بلاک‌چین وارد عرصه تولید قطعه شده‌اند. شرکت‌هایی که آینده‌نگر باشند، با اتکا به داده و تکنولوژی، نه‌تنها کیفیت را بالا می‌برند، بلکه هزینه و زمان تحویل را نیز به حداقل می‌رسانند.
